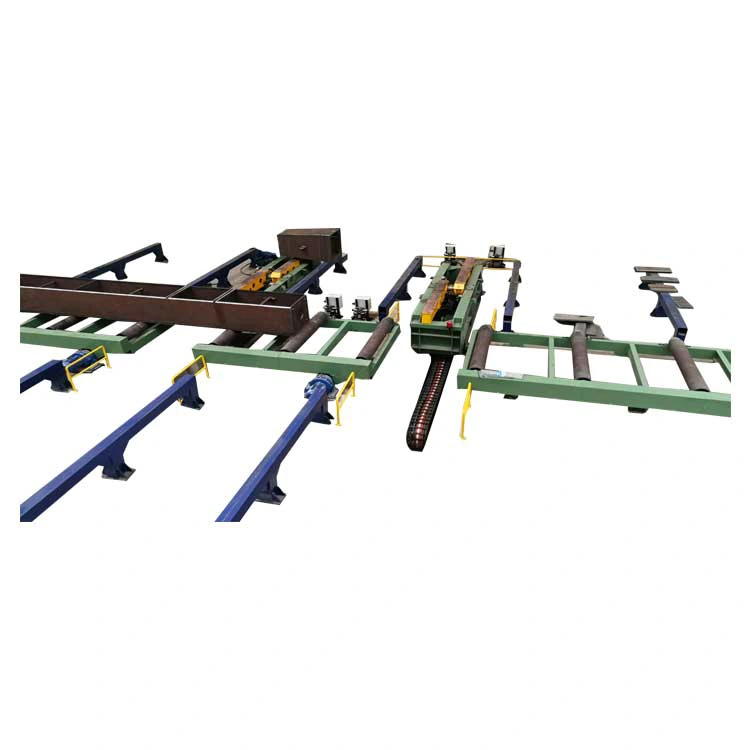

Flippery paprsku

Flippery paprsků jsou v řadě vysoce výkonné vybavení, které vyrábí boxový paprsek, který vyrábí Weldcut Jinfeng, který je profesionálním výrobcem Číny a dodavatelem paprskových ploutků s dostupnou cenou. Flippery paprsku poskytují větší bezpečnost a vysokou účinnost pro pohyb paprsků a převrácení paprsků pro výrobu paprsků.
Jinfeng Weldcut poskytne 1 rok záruku na paprskové ploutve. Hlavní elektrické prvky výrobních linek paprsků jsou vybírány ze světově proslulé značky, která uživatelům přinese pohodlnější k nalezení dílů v místních, aniž by se dostaly z velké vzdálenosti z Číny. Flippery paprsků jsou nejpokročilejší a nejúčinnější vybavení pro zvýšení produktivity pro koncové uživatele z ocelových konstrukcí, ocelové konstrukce a vysoké budovy.

Pohledu struktury

Použití zařízení

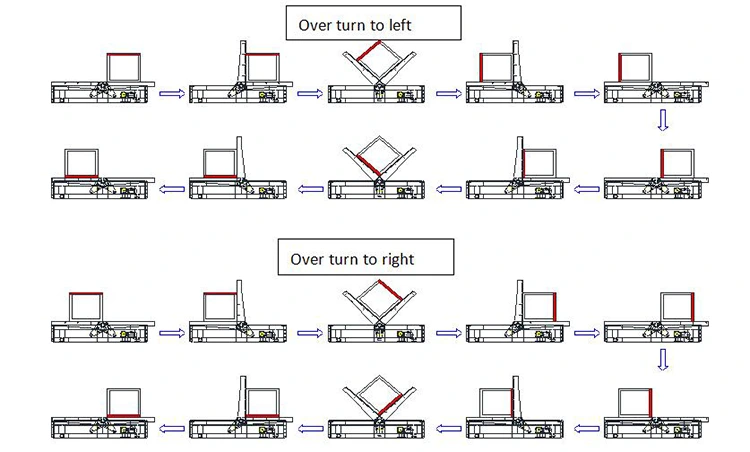

V každé sadě jsou uvedeny dva počítače pohyblivých 180 ° ploutve s hydraulickým paprskem, které se používají hlavně pro nadměrné otáčení obrobků po svařování na jedné straně. Při práci zvedněte obrobku pryč od válečného stolu nebo stojanu obrobku a reduktor řídí dvě převrácené konzoly, aby se pohybovaly synchronně, aby přesunuly obrobku na stranu válečkového stolu nebo stojanu obrobku. Poté dva hydraulické válce řídí dvě ramena ve tvaru písmene L, aby se otáčely synchronně. Po převrácení obrobku se přesune do středu válcového stolu nebo česku obrobku a potom je obrobku převezeno do dalšího procesu nebo svařováno.

Hlavní technické parametry

Výkonné charakteristiky

Zařízení se skládá z hlavního stroje, hydraulického systému a elektrického ovládacího systému. Skupina dvou paprsků se používá k současně převrácení a pohybu. Proces převrácení obou ploutků paprsků je řízen pokročilými hydraulickými synchronizačními ventily, aby se zajistila synchronní rotace každého převráceného ramene během procesu naklápění. Ručně ovládejte proces obratu obrobku a dosáhne 90 ° obratu obrobku.
3.2 Každé ploutve s paprskem používá sadu standardních hydraulických inženýrských válců k zatlačení rotujícího ramene typu „L“, aby se otočila, což může obrobku převrátit. Na konzolu obratu jsou uspořádány rychlostní redukce a procházky, což umožňuje držáku obratu mít pohyblivou funkci.
3.3 Zařízení musí být hydraulicky poháněno a má vlastnosti odolnosti proti nárazu, převrácení stabilního a nízké míry selhání ve srovnání s mechanicky řízenými stroji. Nejen, že může být použit k převrácení obrobku 90 °, ale může být také zvednut, aby se pohyboval mezi různými stanicemi. Ve srovnání s tradičními stroji na obratu řetězu není pracovní stanice nejen uzavřena, což usnadňuje zvedání a přepravu obrobku dovnitř a ven, ale také celkové rozměry, zejména výškové rozměry, jsou výrazně sníženy a operace je bezpečná a spolehlivá. Jedna skupina dvou sad ovládání propojení, snadno provozovatelná, bezpečná a spolehlivá.

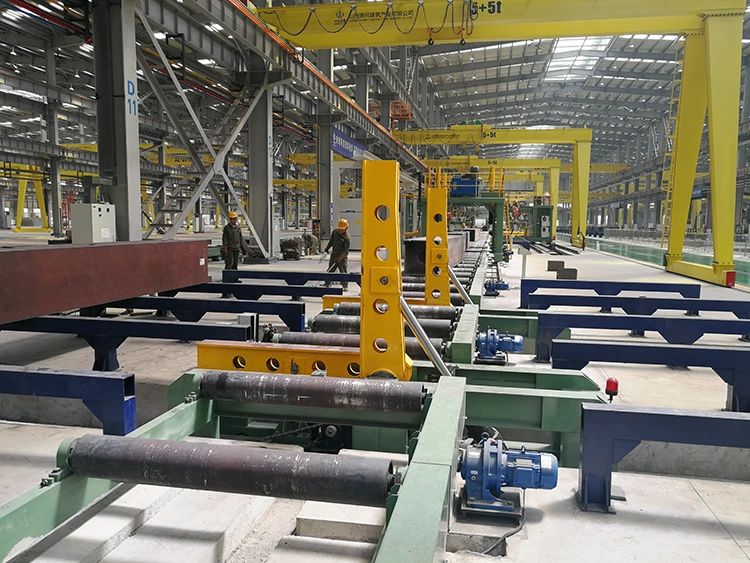

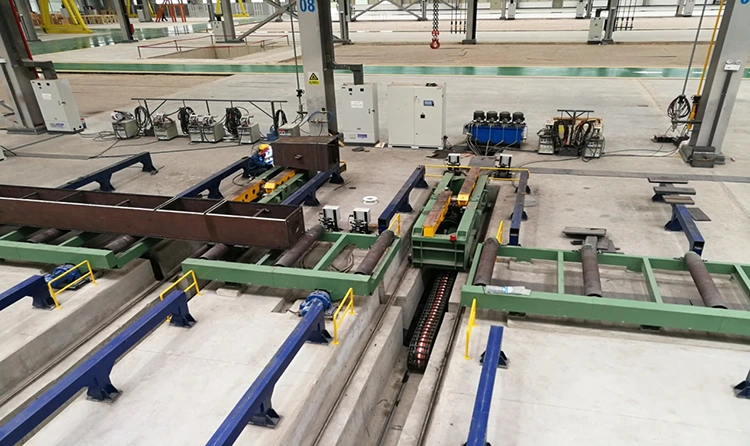

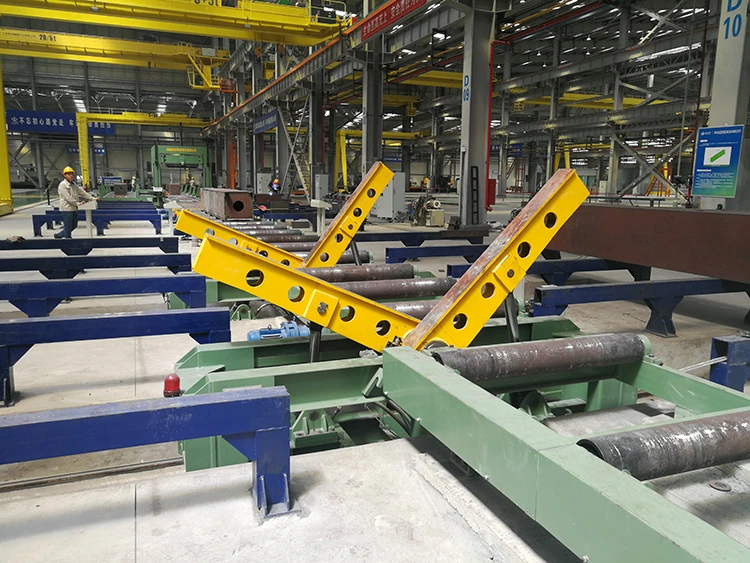

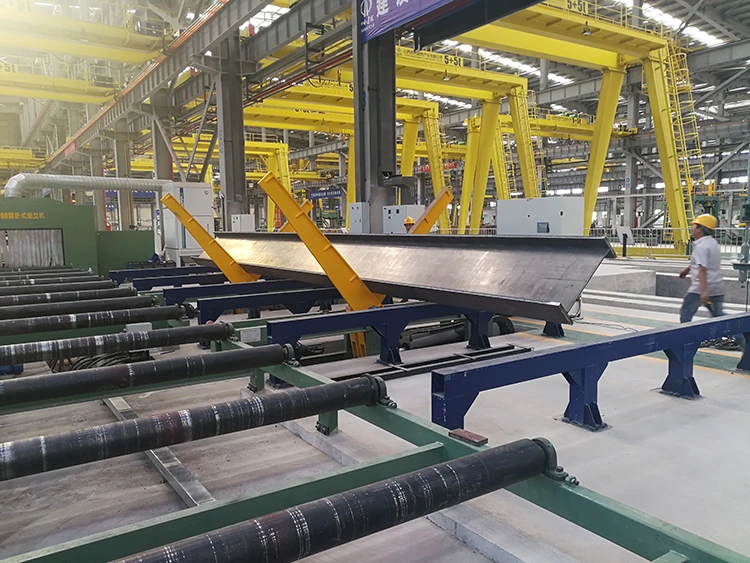

Flippery paprsků nainstalované v továrně uživatelů
