Beam Robot Řezací stroj

PKG500

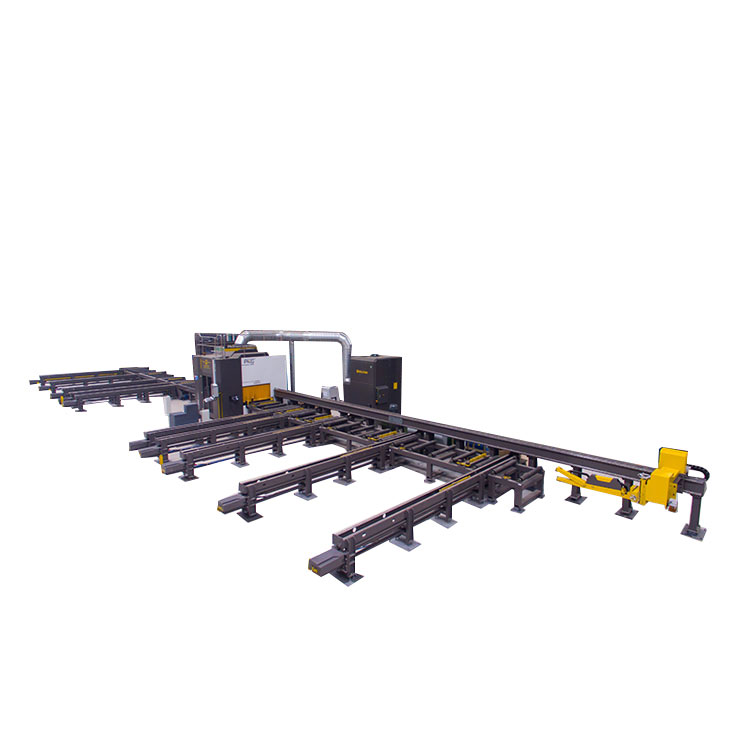

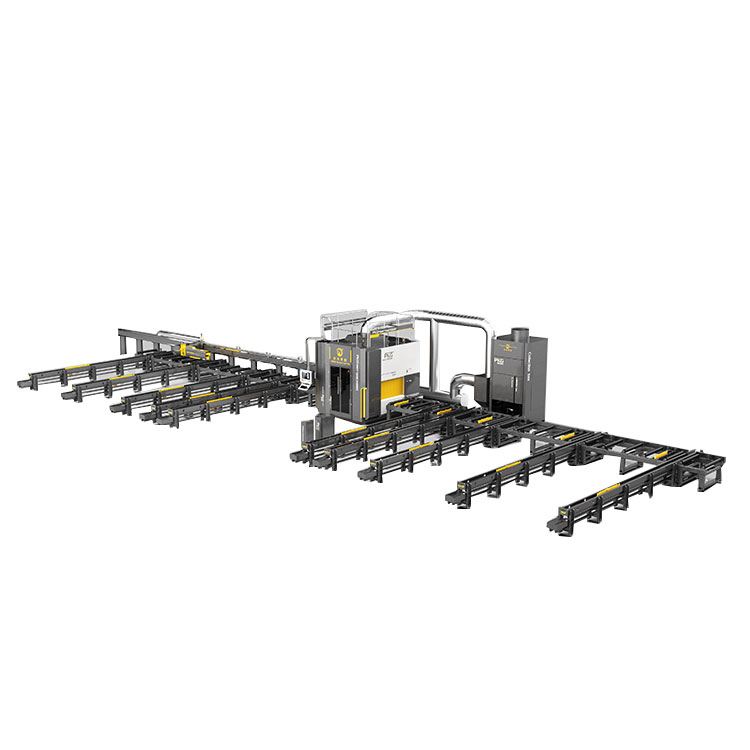

Beam Robot Řezací stroj

Pro všechnyBeam Robot Řezací strojs a plazmové řezací stroje, které vyrábí JINFENG WELDCUT, budou mít záruku 2 roky a které jsou vybaveny válečkovými stoly, příčným dopravníkem, prachovým filtrem, plazmovým řezacím systémem a volitelnými funkcemi, jako je zařízení pro bodové značení, a podporují všechna rozhraní CAD-CAM. PKGBeam Robot Řezací strojs jsou nejpokročilejší robotická plazmová řezací linka pro zvýšení produktivity pro koncové uživatele z různých průmyslových odvětví.

Specifikace

Funkce A Aplikace

1. PRGBeam Robot Řezací strojs je vysoce automatizované řezací zařízení integrované s šestiosým robotickým ramenem ABB. Jednou klíčovou operací jedním operátorem linka spustí automatické zpracování od nakládání materiálu a vykládání dílů po plazmovém řezání.

2. Jeden PKGBeam Robot Řezací strojs jedním operátorem lze nahradit:

Vrtací linka paprsku

Pásová pila

Úhlová čára

Linka na zpracování plechu/tyče

Coping Machine

Značkovací stroj

3. Linka může být plně integrována se systémem MES a umožnit technikům od výrobce dálkové ovládání přes týmový prohlížeč, aby mohli snadno provádět vzdálenou diagnostiku k vyřešení problémů přes internet bez posílání techniků na pracoviště.

3. CNC systém poskytuje plnou kontrolu nad celým systémem hlavního vedení (robot, válečkový stůl, příčný dopravník, měřicí vozík a chapadlo, systém značení)ã

4.Umí číst soubory *.gen vytvořené z Tribon/AM, soubory DSTV exportované z návrhového softwaru TEKLA a dalších formátů.

5. TotoBeam Robot Řezací strojs je široce používán v ocelových konstrukcích (izolace z plazmového paprsku pro výrobu stavebních konstrukcí, mostů, železnic, přívěsů, železničních vagónů, schodišťových výztuh, zábradlí a další sekundární oceli), ocelových konstrukcí a pobřežních konstrukcí (zpevnění nosníků pro horní místa, obytné prostory, podmořské konstrukce, podmořské rámy, podpůrné konstrukce, potrubní regály, ochranné rámy pro podmořské nosníky a aplikované konstrukce podmořských lyží a podmořských nosníků v Onshore.

Podrobnosti

Tato PKGBeam Robot Řezací strojs se skládá z:

Příčné dopravníky

Měřicí vozík a chapadlo

Dot peen značkovací zařízení

Vstupní válečkový stůl

Robotická plazmová řezací komora

Výstupní válečkový stůl

Pohled na strukturu

Příčný dopravník â typ řetězu

Díky integrovanému příčnému dopravníku (typ řetězu) na vstupní válečkový stůl PKGBeam Robot Řezací strojH nosníky a další profily lze přesunout na potřebné místo bez použití jeřábu, aby se snížilo riziko jeřábu na 0.

Měřicí vozík a chapadlo

Současné podávání profilu do řezné komory pro měření délky podávaného profilu.

Dot peen značkovací zařízení

Zajistěte trvalé označení čísla dílu.

Robotická řezací komora

Instalací 6osého robotického ramena uvnitř řezací komory pro provádění vysoce kvalitního řezání profilů plazmovým hořákem a řezání otvorů pro potkany pomocí kyslíko-palivového hořáku.

Vstupní/výstupní válečkové stoly

Obsluhou válečkových stolů dosahují stroje s nosníkem H vysokou automatizaci chodu pro snížení pracnosti a zvýšení výroby.

Příčný dopravník â vykládání

Díky integrovanému příčnému dopravníku k výstupnímu válečkovému stolu PKGBeam Robot Řezací strojs, díly po řezání lze přesunout na potřebné místo bez použití jeřábu, aby se snížilo riziko jeřábu na 0.
