Profil robota řezací linka

JINFENG® je profesionální čínský výrobce a dodavatelProfil robota řezací linkas dostupnou cenou. TheProfil robota řezací linkas jsou vysoce výkonný plazmový robotický řezací systém pro provádění plazmového řezání na různých ocelových profilech baňky, pásu, úhelníků, T-paprsku, kanálu, H nosníku nebo I nosníku s robotickým ramenem.

PRG 600



Profil robota řezací linka



Pro všechnyProfil robota řezací linkas a plazmové řezací stroje, které vyrábí společnost JINFENG WELDCUT, budou mít záruku 2 roky a které jsou vybaveny nakládáním jeřábem, čištěním hran, inkoustovým značením, podporují všechna rozhraní CAD-CAM jako volitelné příslušenství. PRGProfil robota řezací linkas jsou nejpokročilejší robotická plazmová řezací linka pro zvýšení produktivity pro koncové uživatele z různých průmyslových odvětví.



Specifikace



Modelka	Žárovka	Pás	Úhel	E-úhelník	T-nosník	Kanál	H-paprsku	Délka	Hmotnost
PRG 400	80*5mm â 400*20 mm	100*5mm â 400*20 mm	100*75mm- 300*150 mm	75*75mm- 180*180 mm	100*50mm- 350*150 mm	100*50mm- 400*115 mm	N/A	12000 mm	1,5T
PRG 600	80*5mm â 550*20 mm	100*5mm â 600*30 mm	100*75mm- 500*150 mm	75*75mm- 220*220 mm	100*50mm- 500*200 mm	100*50mm- 400*200 mm	150*150mm- 400*200 mm	12000 mm	2,5T
Podpora plazmového řezání, plazmového značení, inkoustového značení, CAD-CAM softwaru



Funkce A Aplikace

1. PRGProfil robota řezací linkas je vysoce automatizované řezací zařízení integrované s šestiosým robotickým ramenem ABB. Jednou klíčovou operací jedním operátorem linka spustí automatické zpracování od nakládání materiálu a vykládání dílů po plazmovém řezání.

2. Linka může být plně integrována se systémem MES a umožnit technikům od výrobce dálkové ovládání přes týmový prohlížeč, aby mohli snadno provádět vzdálenou diagnostiku k vyřešení problémů přes internet bez posílání techniků na pracoviště.

3. CNC systém poskytuje plnou kontrolu nad celým systémem hlavního vedení (robot, válečkový stůl, příčný dopravník, měřicí vozík a chapadlo, systém značení)ã

4.Umí číst soubory *.gen vytvořené z Tribon/AM, soubory DSTV exportované z návrhového softwaru TEKLA a dalších formátů.

5.TotoProfil robota řezací linkas jsou široce používány ve stavbě lodí, loděnicích a na moři pro plazmové řezání výztuže pro výrobu plochých panelů, konstrukcí s dvojitým dnem, podsestav, přepážek, pásů, mikropanelů pro různá plavidla/lodě. S PRGProfil robota řezací linkaLoděnice nebo stavba lodí mohou zvýšit svou produkci a snížit pracnost.



Podrobnosti

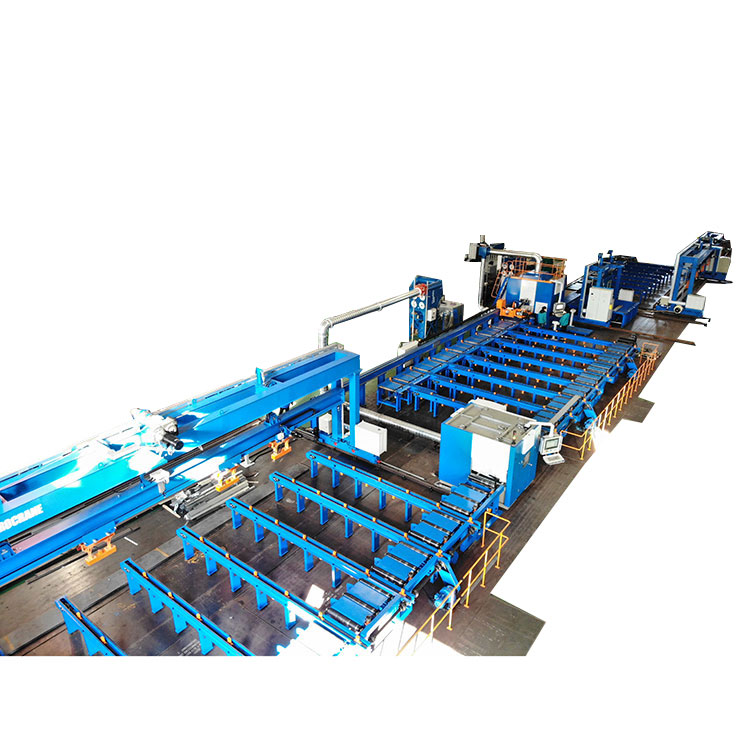

PRGProfil robota řezací linkas se skládá z:

Profilový nakládací jeřáb

Linka na čištění okrajů:

Příčné dopravníky pro nakládání profilů

Vstupní válečkový stůl

Čistící komora s prachovým filtrem.

Výstupní válečkový stůl.

Příčný dopravník pro nárazník

Příčný dopravník pro nakládání

Měřicí vozík a chapadlo

Vstupní válečkový stůl

Inkoustové značkovací zařízení,

Robotická plazmová řezací komora s prachovým filtrem

Pásový-deskový dopravník na třídění krátkých dílů

Výstupní válečkový stůl pro dlouhý díl

Příčný dopravník pro dlouhé díly

Vykládací jeřáby

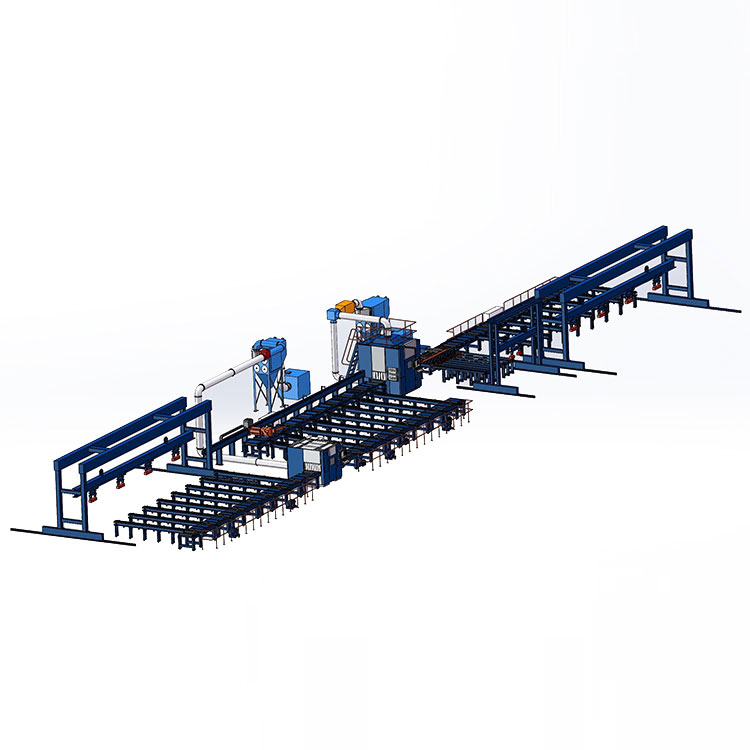

Pohled na strukturu



Linka na čištění okrajů



Integrací linky na čištění hran do PRGProfil robota řezací linkaPoužitím kartáčových kotoučů k odstranění základního nátěru z okrajů profilů, kde se bude svařovat, lze zvýšit kvalitu svařování při dalším zpracování.



Měřicí vozík a chapadlo



Současné podávání profilu do řezné komory pro měření délky podávaného profilu.



Inkoustový popisovač



Pomocí inkoustového značkovacího zařízení pro tisk písmen, číslic, symbolů a ohybových čar (inverzní čáry)

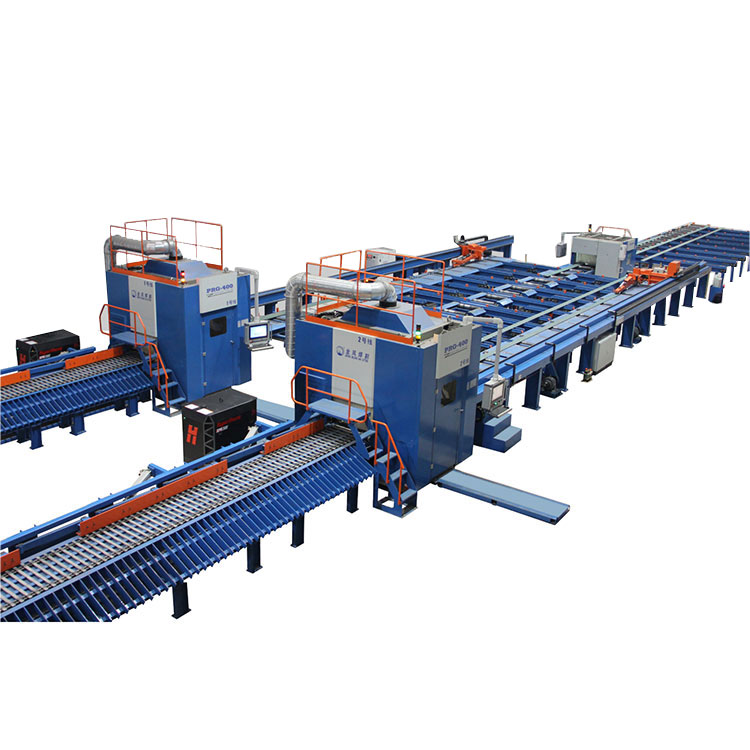

Robotická řezací komora



Instalací 6osého robotického ramena uvnitř řezací komory pro provádění vysoce kvalitního řezání profilů.



Vybavením pásového deskového dopravníku za řezací komorou PRGProfil robota řezací linkas může automaticky třídit krátké díly a automatický výstup dílů.
