Plazmové řezání konstrukční systémy

JINFENG® je profesionální čínský výrobce a dodavatelPlazmové řezání konstrukční systémys dostupnou cenou. ThePlazmové řezání konstrukční systémyjsou vysoce výkonné plazmové kopírovací stroje k provádění plazmového řezání různých ocelových profilů nosníku H (paprsku I), pásů, úhelníků, kanálů a čtvercových/obdélníkových trubek s robotickým ramenem.

PKG500L



Plazmové řezání konstrukční systémy



Pro všechnyPlazmové řezání konstrukční systémya plazmové řezací stroje, které vyrábí společnost JINFENG WELDCUT, budou mít 2 roky záruku a které jsou vybaveny válečkovými stoly, křížovým vozíkem, prachovým filtrem, systémem plazmového řezání a volitelnými funkcemi, jako je zařízení pro značení tečkami, laserové značení, řezání otvorů laserem a podporují všechna rozhraní CAD-CAM. PKGPlazmové řezání konstrukční systémyjsou nejpokročilejší robotické plazmové řezací linky pro zvýšení produktivity pro koncové uživatele z různých průmyslových odvětví.



Specifikace



Modelka	H-paprsku	Pás	Úhel	E-úhelník	Kanál	SQ potrubí	Délka	Hmotnost
							12000 mm	12T
PKG500L	150*120mm- 1000*500 mm	100*5mm â 1000*30 mm	100*75mm- 500*150 mm	75*75mm- Rozměr 220*220 mm	100*50mm- 1000*500 mm	150*150mm- 500*400 mm
Podpora plazmového řezání, plazmového značení, laserového řezání, laserového značení, bodového značení, CAD-CAM softwaru



Funkce A Aplikace



1. PKG500LPlazmové řezání konstrukční systémyje vysoce automatizované řezací zařízení integrované s šestiosým robotickým ramenem ABB. Jednou klíčovou operací jedním operátorem linka spustí automatické zpracování od nakládání materiálu a vykládání dílů po plazmovém řezání.

2. Jeden PKG500LPlazmové řezání konstrukční systémyjedním operátorem lze nahradit:

Vrtací linka paprsku

Pásová pila

Úhlová čára

Linka na zpracování plechu/tyče

Coping Machine

Značkovací stroj



3. Linka může být plně integrována se systémem MES a umožnit technikům od výrobce dálkové ovládání přes týmový prohlížeč, aby mohli snadno provádět vzdálenou diagnostiku k vyřešení problémů přes internet bez posílání techniků na pracoviště.

3. CNC systém poskytuje plnou kontrolu nad celým systémem hlavního vedení (robot, válečkový stůl, příčný dopravník, měřicí vozík a chapadlo, systém značení)ã

4.Umí číst soubory *.gen vytvořené z Tribon/AM, soubory DSTV exportované z návrhového softwaru TEKLA a dalších formátů.

5. Tento PKG500LPlazmové řezání konstrukční systémyje široce používán v ocelových konstrukcích (izolace s plazmovým paprskem pro výrobu stavebních konstrukcí, mostů, železnic, přívěsů, železničních vagónů, schodišťových nosníků, zábradlí a další sekundární oceli), ocelových konstrukcích a na moři (provedení nosníků pro horní místa, obytné prostory, podmořské konstrukce, podmořské rámy, nosné konstrukce, potrubní regály, ochranné rámy pro podmořské nosníky a nosníky, nosné konstrukce podmořských nosníků a potrubí Na pevnině.





Podrobnosti



Tento PKG500LPlazmové řezání konstrukční systémyskládá se z:

Křížový vozík

Měřicí vozík a chapadlo

Vstupní válečkový stůl

Robotická plazmová řezací komora

Výstupní válečkový stůl

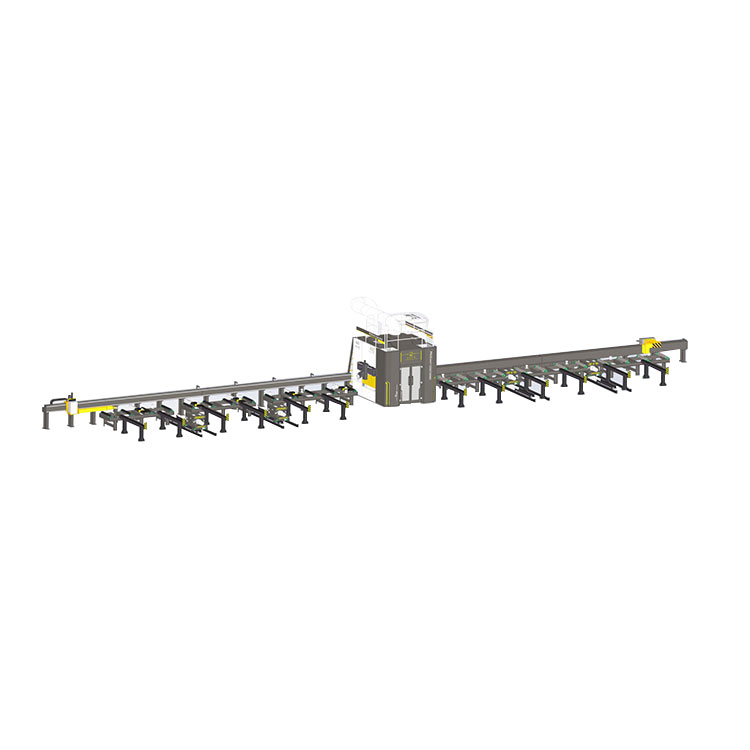

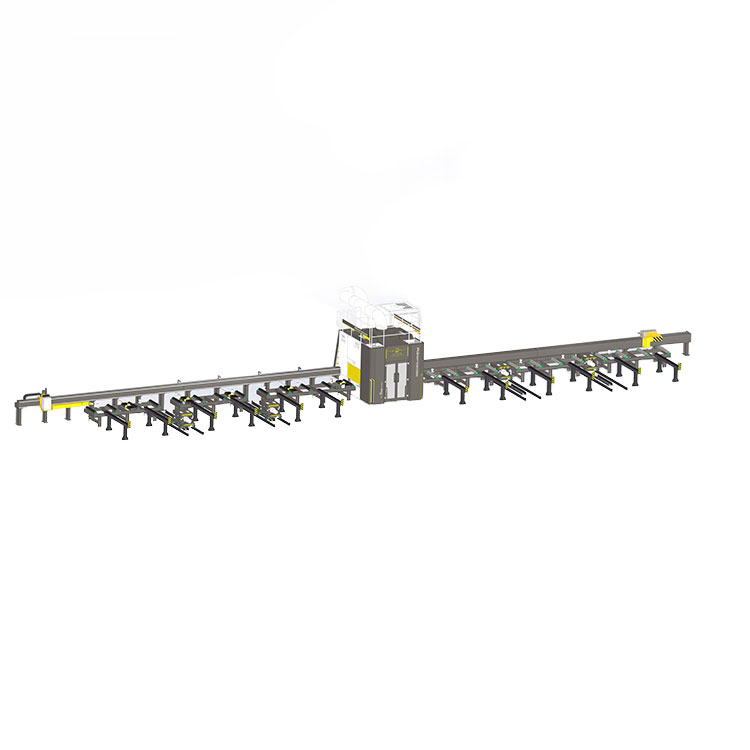

Pohled na strukturu

Křížový vozík - nakládání

Díky integrovanému křížovému vozíku na vstupní válečkový stůl PKG500LPlazmové řezání konstrukční systémy, nosníky H a další profily lze přesunout na potřebné místo bez použití jeřábu, aby se snížilo riziko jeřábu na 0.

Měřicí vozík a chapadlo

Současné podávání profilu do řezné komory pro měření délky podávaného profilu.

Dot peen značkovací zařízení

Zajistěte trvalé označení čísla dílu.

Laserová řezací hlava

Zajistěte řezání otvorů laserem na pásu H paprsku s vysokou přesností a vysokou kvalitou.



Robotická řezací komora

Instalací 6osého robotického ramena uvnitř řezací komory pro provádění vysoce kvalitního řezání profilů.

Operační konzole

19palcový LCD s dotykovým displejem.



Vstupní/výstupní válečkové stoly

Obsluhou válečkových stolů dosahují stroje s nosníkem H vysokou automatizaci chodu pro snížení pracnosti a zvýšení výroby.

Křížový vozík â vykládání

Díky integrovanému křížovému vozíku k výstupnímu válečkovému stolu PKG500LPlazmové řezání konstrukční systémy, díly po řezání lze přesunout na potřebné místo bez použití jeřábu, aby se snížilo riziko jeřábu na 0.
