Profilová plazmová řezací linka

JINFENG® je profesionální čínský výrobce a dodavatelProfilová plazmová řezací linkas dostupnou cenou. TheProfilová plazmová řezací linkas jsou vysoce výkonné plazmové robotické profilové řezací linky pro provádění plazmového řezání různých ocelových profilů baňky, pásů, úhelníků, T-paprsků, kanálů, H nosníků nebo I nosníků s robotickým ramenem.

PRG 400



Profilová plazmová řezací linkas



Pro všechnyProfilová plazmová řezací linkas a plazmové řezací stroje, které vyrábí JINFENG WELDCUT, budou mít 2 roky záruku a které jsou vybaveny volitelnými díly, jako jsou válečkové stoly, příčný dopravník, inkoustové značení, prachový filtr, plazmový řezací systém, výstupní pásový dopravník, sklápěče a podporují všechna rozhraní CAD-CAM. PRGProfilová plazmová řezací linkas jsou nejpokročilejší robotická plazmová řezací linka pro zvýšení produktivity pro koncové uživatele z různých průmyslových odvětví.



Specifikace



Modelka	Žárovka	Pás	Úhel	E-úhelník	T-nosník	Kanál	H-paprsku	Délka	Hmotnost
PRG 400	80*5mm â 400*20 mm	100*5mm â 400*20 mm	100*75mm- 300*150 mm	75*75mm- 180*180 mm	100*50mm- 350*150 mm	100*50mm- 400*115 mm	N/A	12000 mm	1,5T
PRG 600	80*5mm â 550*20 mm	100*5mm â 600*30 mm	100*75mm- 500*150 mm	75*75mm- Rozměr 220*220 mm	100*50mm- 500*200 mm	100*50mm- 400*200 mm	150*150mm- 400*200 mm	12000 mm	2,5T
Podpora plazmového řezání, plazmového značení, inkoustového značení, CAD-CAM softwaru



Funkce A Aplikace



1. PRGProfilová plazmová řezací linkas je vysoce automatizované řezací zařízení integrované s šestiosým robotickým ramenem ABB. Jednou klíčovou operací jedním operátorem linka spustí automatické zpracování od nakládání materiálu a vykládání dílů po plazmovém řezání.

2. Linka může být plně integrována se systémem MES a umožnit technikům od výrobce dálkové ovládání přes týmový prohlížeč, aby mohli snadno provádět vzdálenou diagnostiku k vyřešení problémů přes internet bez posílání techniků na pracoviště.

3. CNC systém poskytuje plnou kontrolu nad celým systémem hlavního vedení (robot, válečkový stůl, příčný dopravník, měřicí vozík a chapadlo, systém značení)ã

4.Umí číst soubory *.gen vytvořené z Tribon/AM, soubory DSTV exportované z návrhového softwaru TEKLA a dalších formátů.

5.TotoProfilová plazmová řezací linkas jsou široce používány ve stavbě lodí, loděnicích a na moři pro plazmové řezání výztuže pro výrobu plochých panelů, konstrukcí s dvojitým dnem, podsestav, přepážek, pásů, mikropanelů pro různá plavidla/lodě. S PRGProfilová plazmová řezací linkaLoděnice nebo stavba lodí mohou zvýšit svou produkci a snížit pracnost.



Podrobnosti



PRG400Profilová plazmová řezací linkas se skládá z:

Naklápěče pro převrácení profilů

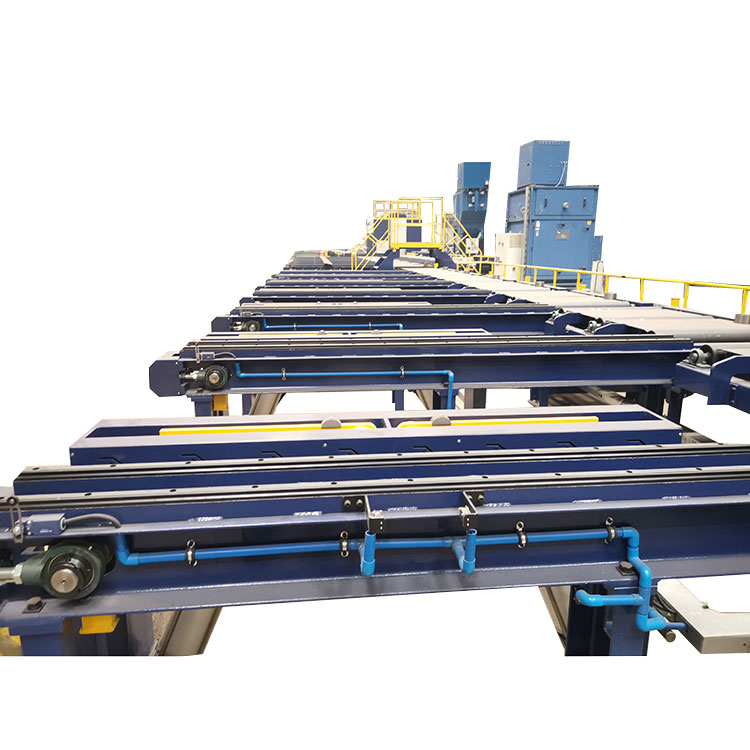

Válečkové dopravníky jako nárazník

Příčný dopravník pro nakládání

Měřicí vozík a chapadlo

Vstupní válečkový stůl

Inkoustové značkovací zařízení,

Robotická plazmová řezací komora s prachovým filtrem

Pásový-deskový dopravník na třídění krátkých dílů

Výstupní válečkový stůl pro dlouhý díl

Příčný dopravník pro dlouhé díly

Sklápěče pro ruční broušení

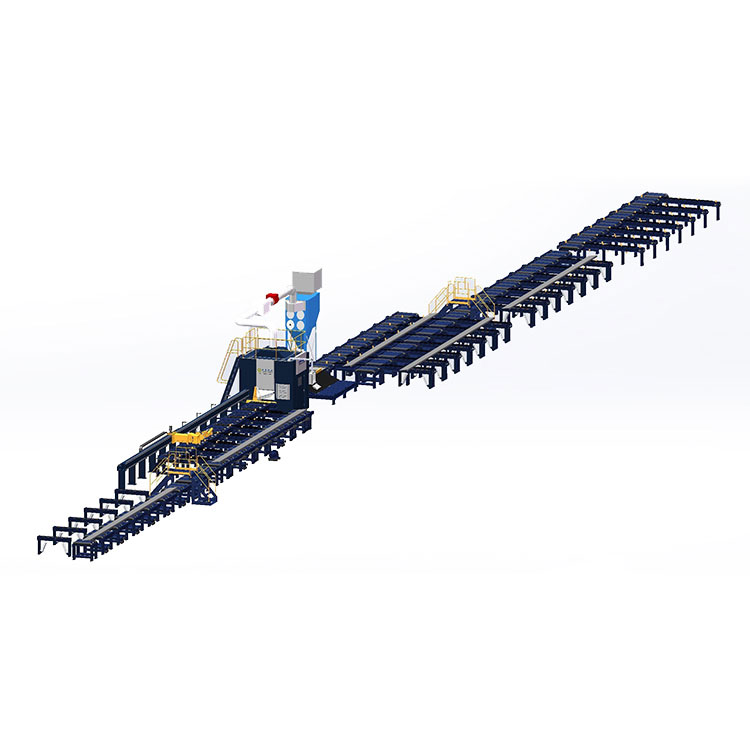

Pohled na strukturu

Měřicí vozík a chapadlo

Současné podávání profilu do řezné komory pro měření délky podávaného profilu.



Inkoustový popisovač

Pomocí inkoustového značkovacího zařízení pro tisk písmen, číslic, symbolů a ohybových čar (inverzní čáry)

Robotická řezací komora

Instalací 6osého robotického ramena uvnitř řezací komory pro provádění vysoce kvalitního řezání profilů. Toto je klíčová část celého PRG400Profilová plazmová řezací linkas.



Pásový dopravník a přijímací stůl

Vybavením pásovým pásovým dopravníkem za řezací komorou PRG400Profilová plazmová řezací linkas může automaticky třídit krátké díly a automatický výstup dílů. Krátká část je tlačena posunovačem k přijímacímu stolu, aby operátor snadno provedl krátké části.



Nakláněče

Na plazmovém řezacím stroji PRG400 Robot jsou instalovány 3 skupiny sklápěčů profilů. První skupina je pro převrácení žárovek o 180 stupňů, aby byla hlava žárovky dole. Další 2 skupiny slouží k převrácení dílů, aby operátoři mohli ručně brousit, aby se po řezání odstranily otřepy na obou stranách dílů.
