Box sloupec koncový frézovací stroje

Jinfeng Weldcut poskytne 1 rok záruku na stroje na frézování sloupců v boxu. Hlavní elektrické prvky výrobních linek paprsků jsou vybírány ze světově proslulé značky, která uživatelům přinese pohodlnější k nalezení dílů v místních, aniž by se dostaly z velké vzdálenosti z Číny. Koncové frézovací stroje na koncovém obličeji jsou nejpokročilejšími a nejúčinnějšími zařízeními pro zvýšení produktivity pro koncové uživatele z ocelových konstrukcí, ocelové konstrukce a vysoké budovy.

Pohledu struktury

Jediný frézovací stroj na koncovém obličeji bez práce s válečkovým stolem a křížovými vozíky.

Specifikace

1	Maximální šířka frézování	2000 mm
2	Maximální výška frézování	1500 mm
3	Výkon motoru hlavy	7,5 kW
4	Rychlost otáčení vřetena frézovací hlavy (převodovka s manuálním posunem)	110-630 R/min
5	Maximální průměr hlavy řezačky frézovací hlavy	Φ250 mm
6	Vnější průměr vřetenového konce frézy hlavy	Φ128,57 mm
7	Koncové číslo vřetena frézování	ISO 50
8	Vnitřní zúžení vřetena frézy	7:24
9	Rozšíření a kontrakční množství vřetena frézy	100 mm
10	Horizontální napájení motoru krmiva	2,9 kW
11	Výtah motoru krmiva	1,8 kW
12	Síla čerpadlové stanice Workbench	4 KW
13	Zvedání a snižování frézovací hlavy	Regulace bezkrokové rychlosti
14	Vodorovné posuvné krmivo	Regulace bezkrokové rychlosti
15	Tlak hydraulického systému	10 MPA

Funkce a aplikace

Box Column End-Face Milling Machines je vynikající produkt spuštěný společností Jinfeng Welding and Cutting Company pro odvětví ocelových struktur. Jedná se o frézovací stroj speciálně navržený pro frézování na koncovém obličeji paprsků (boxových sloupců) a paprsku H. V průběhu let, po nepřetržité optimalizaci a zlepšení, se výkon stal dokonalejším, což vítá zákazníci doma i v zahraničí a tržní pokrytí je relativně vysoké. Zařízení má následující výhody:

1.1-machine-ložní rámeček, sloupec je vyroben s těžkou ocelí v jednom kusu, který má vysokou pevnost a dobrou odolnost vůči šokujícím.

1,2Adoptování velké hlavy frézování, která má rychlou rychlost frézování s vysokou účinností.

1.3 Bál postele je kryt s chráničem kovů, dobrou silou a vysokým výkonem.

Jednoduchý a pohodlný provoz, spolehlivá práce, jednoduchá struktura, snadná údržba.

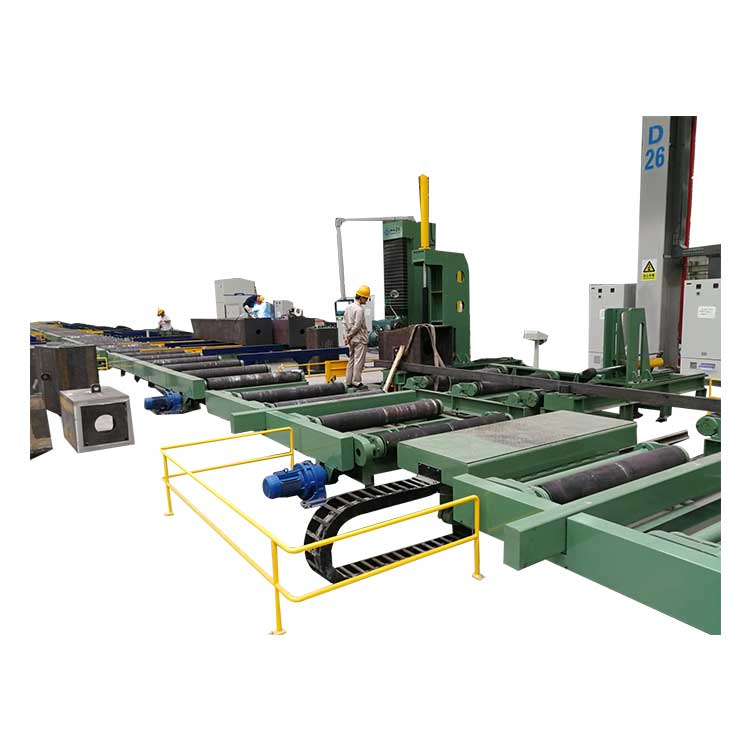

Box sloupec koncový obličej nainstalované v továrně uživatelů

Jak vyrobit svařovaný box z ocelové desky?

Následuje produkční vývojový diagram pro výrobu z desek do paprsku a konečné kontroly.

Vývojový diagram výroby
