Svařovací řádky sloupců sloupců

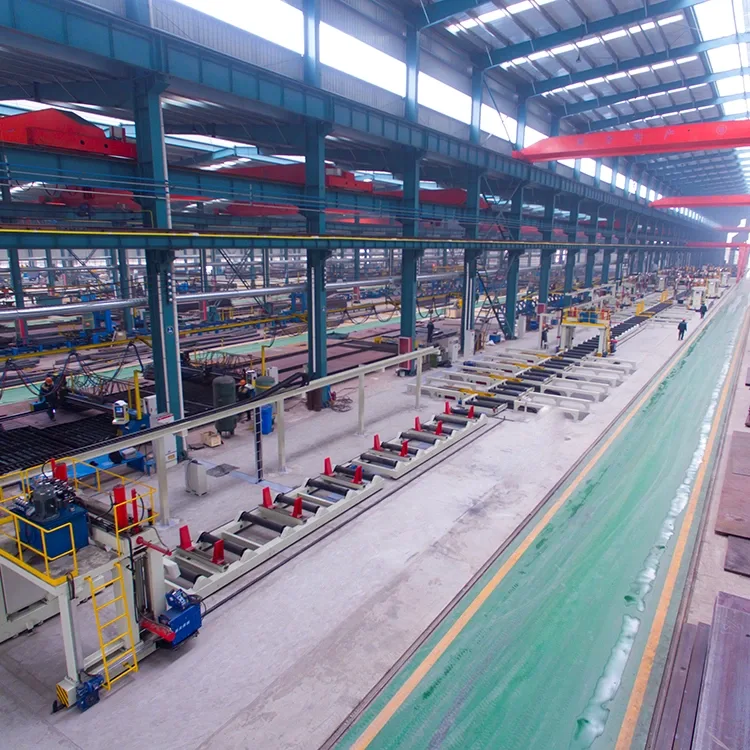

Jinfeng Weldcut poskytne 1 rok záruku na linky svařování sloupců. Hlavní elektrické prvky produkcí sloupců Thebox jsou vybírány ze světově proslulé značky, která uživatelům přinese pohodlnější, aby našli díly v místních, aniž by se dostali z velké vzdálenosti z Číny. Svařovací linky sloupců X15 Automaticbox jsou nejpokročilejší a nejvyšší automatizační produkční linky, které zvyšují produktivitu pro koncové uživatele z různých průmyslových odvětví.

Specifikace

Funkce a aplikace

1. Svařovací čáry sloupců X15 Box jsou produkční linky s vysokou automatizací, které vytvářejí sloupce sloupců ve svařovaném boxu s menšími pracovníky a menšími jeřáby.

2. Linka může být plně integrace do systému MES a dokončit komunikaci mezi horním počítačem a řídicím systémem v reálném čase, dokončit sběr dat zařízení, nahrát všechna shromážděná data do systému továrního MES (nebo horního centralizovaného řídicího systému) a zajistit včasnost a účinnost přenosu informací.

3. Návrh a ochrana musí splňovat požadavky příslušných národních standardů a ochrany životního prostředí; Bezpečnost a ochranná zařízení zařízení musí splňovat příslušné průmyslové standardy;.

4. Tato boxová sloupcová svařování se široce používají v ocelové konstrukci a ocelové konstrukci, pro sloupce svařování sloupců pro budovu ocelových konstrukce, vysokoškolské budovy a ocelové konstrukce nebo mosty atd.

5. Flexibilní design svařovacího zařízení umožňuje podporovat jakékoli značky svařovacích zdrojů.

6. CE, certifikace ECA je k dispozici.

7. Tato čára poskytuje výrobu od paprsku lehkého vozu až po velmi těžký paprsek s velkou tloušťkou bez změny jakýchkoli nástrojů nebo zařízení.

8. Od sestavení do konce směřování celého zpracování není nutné žádné jeřáby kromě zatížení na začátku a vykládání na konci, což výrazně snižuje riziko používání jeřábů.

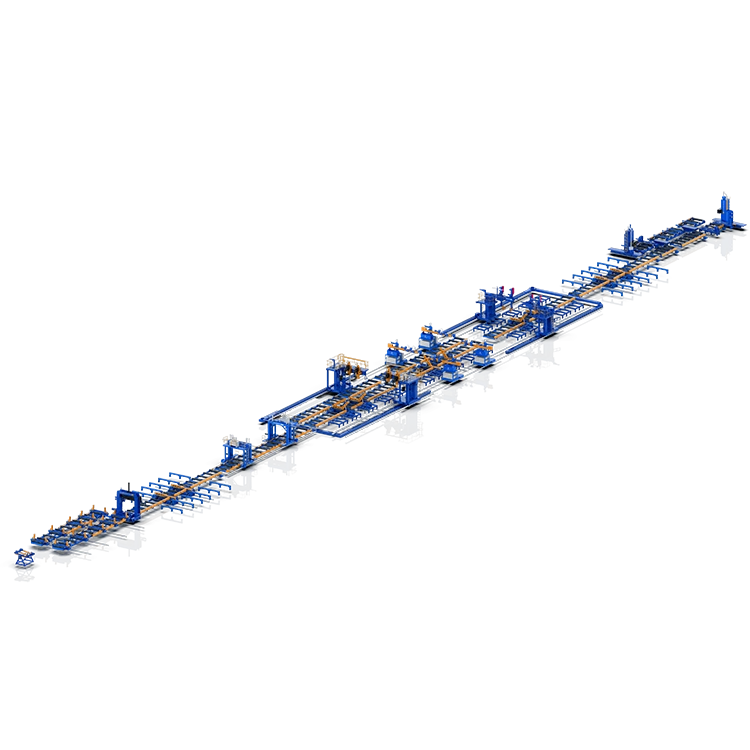

Seznam strojů a zařízení pro vytvoření celé výrobní linky za účelem výroby svařovaného boxového paprsku:

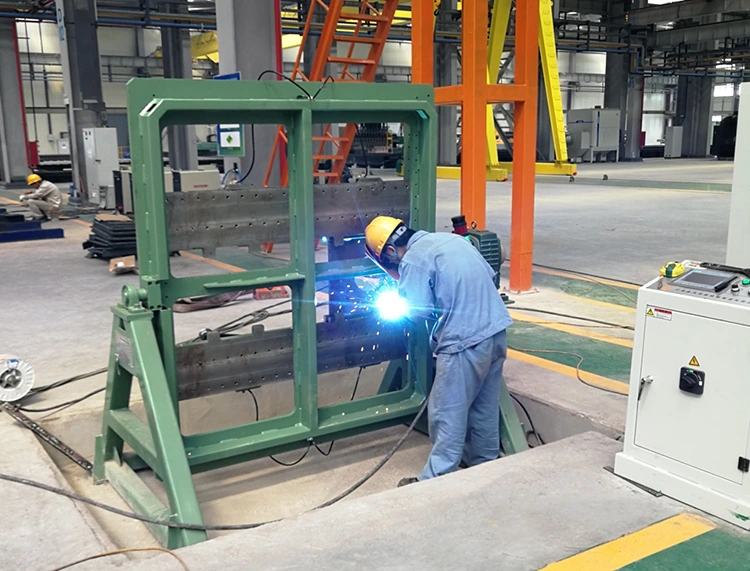

1- MONTÁŽ BAFFLE

Tento stroj je speciálním zařízením pro sestavení a umístění svařování vyztužené žebrové desky ve vnitřní dutině sloupce Thebox. Je to preferovaný produkt pro podniky ocelové struktury, který produkuje obrobku sloupců, aby se snížila intenzita práce a zlepšila efektivitu práce.

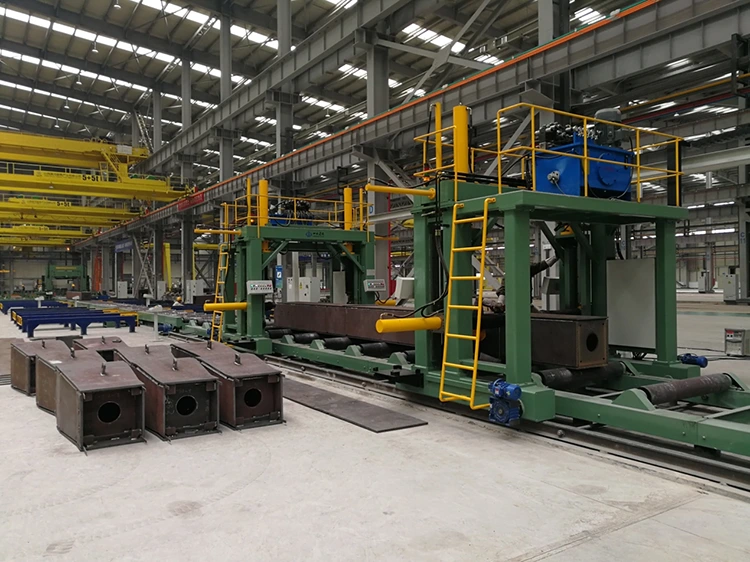

2- Kráčkový stroj na sestavení sloupce 2

Klíčový zařízení je stroj na sestavení sloupce krabice pro výrobu sloupce (sloupec), který hlavně dokončuje pracovní kus sestavy sloupce (sloupec). Tento stroj je jedním z nezbytných vybavení pro podniky z ocelových struktur pro výrobu nosníků.

Jeden stroj pro montáž typu U.

Jeden stroj je pro montáž typu krabice.

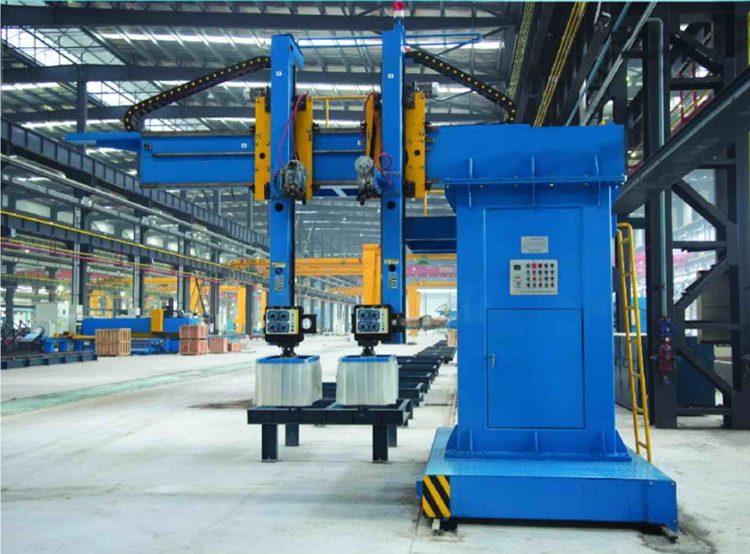

3- Elektro-SLAG svařovací stroj

XZHB15 Cantilever Electroslag Svařovací stroj je vynikající produkt, který zahájil svařovací a řezací společnost Jinfeng pro odvětví ocelových struktur. Jedná se o speciální svařovací zařízení speciálně určené pro sloupec svařovací box. Aby se zajistila dostatečná rigidita a odolnost proti torzi během výroby sloupce v krabici, jsou přepážky (tj. Titářejší desky) obecně svařovány na vnitřní straně sloupce krabice. Tento stroj je speciálním zařízením pro svařování svarů mezi vnější deskou sloupce krabice a vnitřními přepážkami.

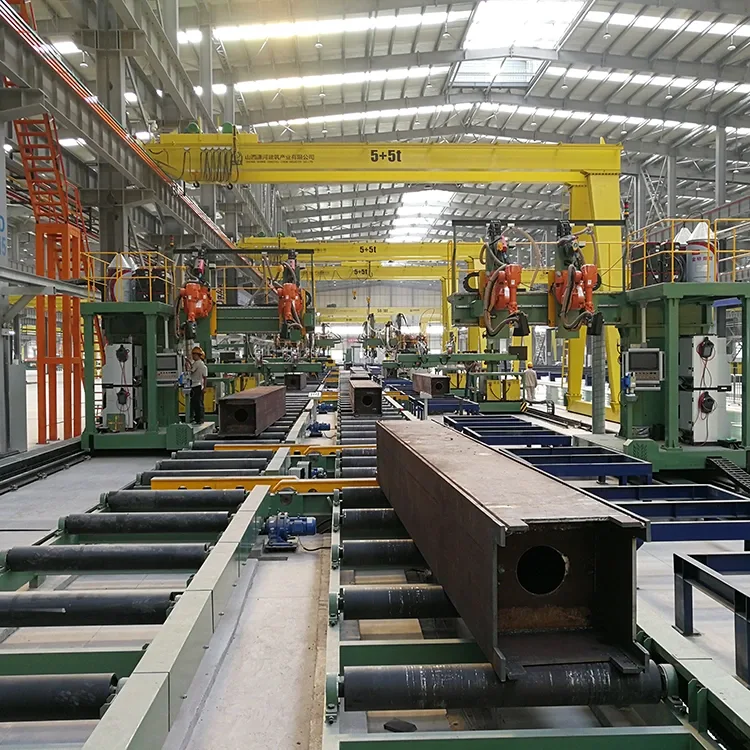

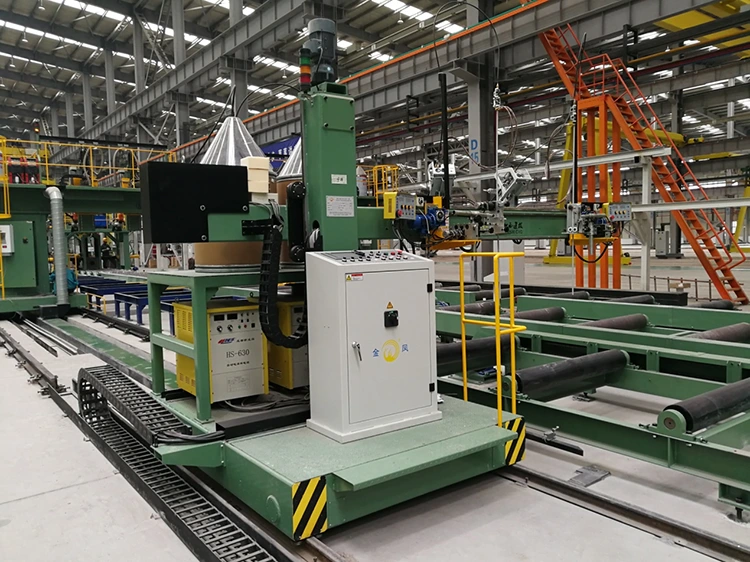

4- CO2/Mag Back svařování stroje

XQHB15L Série Série Box Column Cantilever Gas Chrield Svařovací stroj je speciální svařovací zařízení speciálně navržené pro podporu svařování sloupce (sloup) a plnění svařování po záloze, která je zahájena naší společností na základě poptávky na trhu a dlouholeté zkušenosti s vývojem vybavení oceli.

5- CO2/MAG PLICKOVÁ SVATŘENÍ

Konzolový stroj pro Svařovací stroj XQHB15 Série Box Coll Cantilever Gas Shielding Strielding je speciální svařovací zařízení speciálně určené pro podporu svařování sloupce (sloup) a vyplňování svařování po podložce, která je zahájena naší společností na základě tržní poptávky a dlouholetých zkušeností s vývojem vybavení o ocelových strukturách.

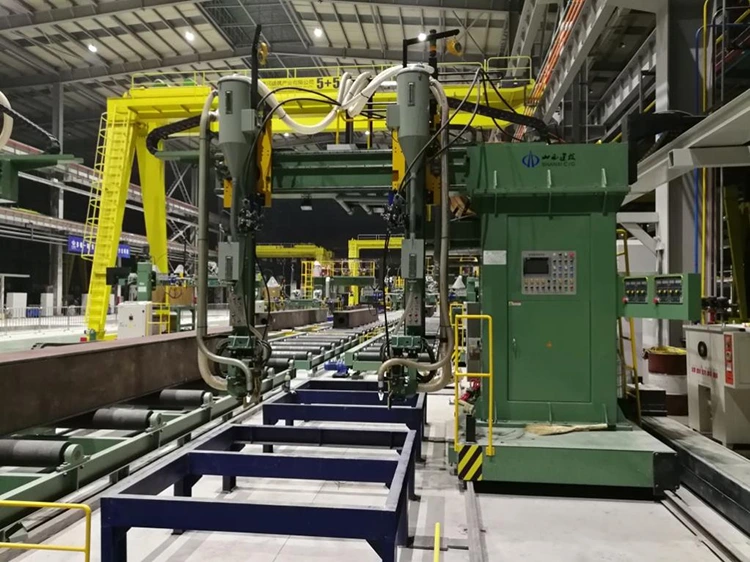

6-ponořený svařovací stroj oblouku

XMHB15 Box Girder Candder Cantilever ponořený svařovací stroj oblouku je vynikajícím produktem spuštěným společností Jinfeng Welding and Cutting Company pro odvětví ocelových struktur. Jedná se o speciální svařovací zařízení speciálně určené pro svařování velkých a středních sloupců (sloupců). V průběhu let, po nepřetržité optimalizaci a zlepšení, se výkon stal dokonalejší.

7- Milling stroj na konci tváře

S rychlým rozvojem hospodářské výstavby, stavebnictví, mostů a dalších průmyslových odvětví mají stále přísnější požadavky na kvalitu inženýrství ocelových struktur. Zadek kloub H-paprsku, sloupce a sloupce box a štíhlé části a zpracování koncového obličeje pracovního kusu se staly nezbytným procesem. Zpracování koncového obličeje nejen výrazně zlepšuje kvalitu pracovního kusu, snižuje instalační a konstrukční chyby na místě, zkracuje období výstavby a zlepšuje efektivitu konstrukce na místě. Rovněž přináší lepší ekonomické výhody pro podniky ocelové struktury. Podle skutečné situace zpracování podniků ocelové struktury naše společnost absorbuje výhody podobných produktů na mezinárodní úrovni a včas spustila nové produkty, které uspokojí tržní poptávku. Používá se nejen v průmyslu ocelových struktur, ale může být také používán jako obecná zařízení, široce používaná v mostě, elektrické energii, oleji, petrochemickém a jiném výrobním průmyslu.

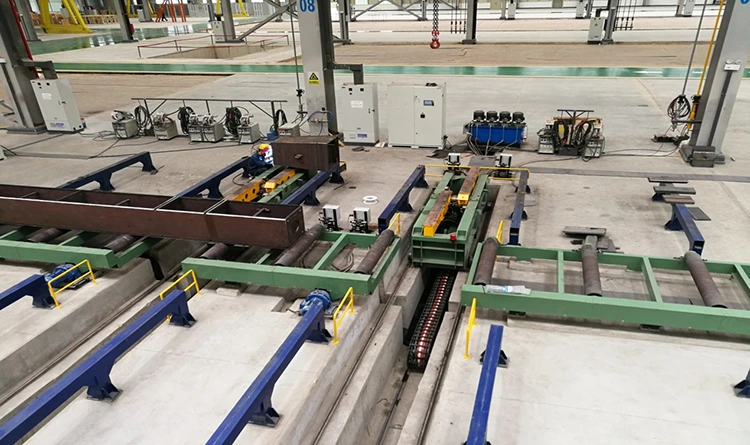

8-Flipper paprsku 180 ° převrácení

Pro převzetí pracovních kusů přivařených na jedné straně se používají dva kusy mobilních 180 ° ploutve s hydraulickým paprskem. When working, lift the work piece away from the roller table or work-piece rack, and the reducer drives the two beam flippers to move synchronously to move the work piece to the side of the roller table or work-piece rack, and then two hydraulic cylinders drive the two arms to rotate synchronously, move the work piece to the middle of the roller table or work-piece rack after overturning, and then transport the work piece to the next process or welding.

Podle skutečné situace lze dva kusy použít samostatně jako skupina k převrácení krátkého paprsku. Současně lze 4 kusy kombinovat do jedné skupiny pro převrácení dlouhých paprsků. Vysoká flexibilita a účinnost.

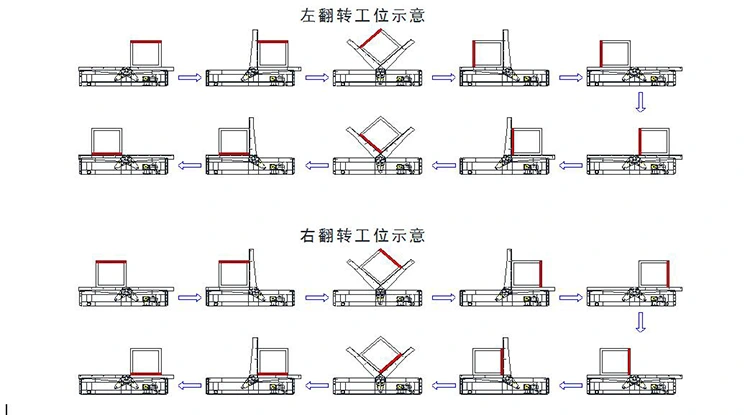

Pracovní vývojový diagram ploutků paprsků:

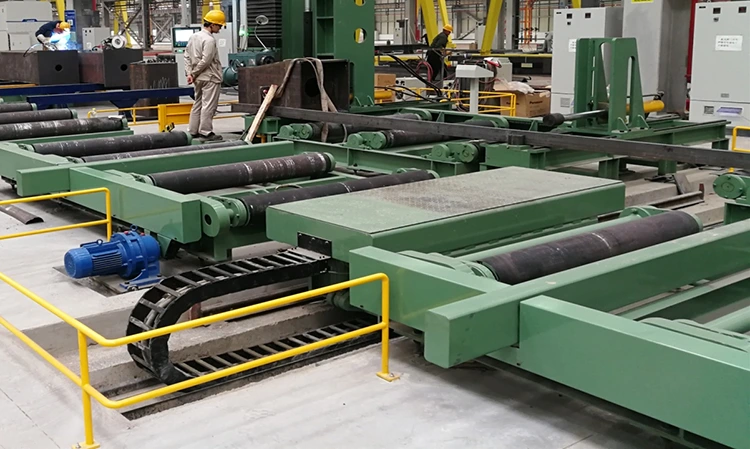

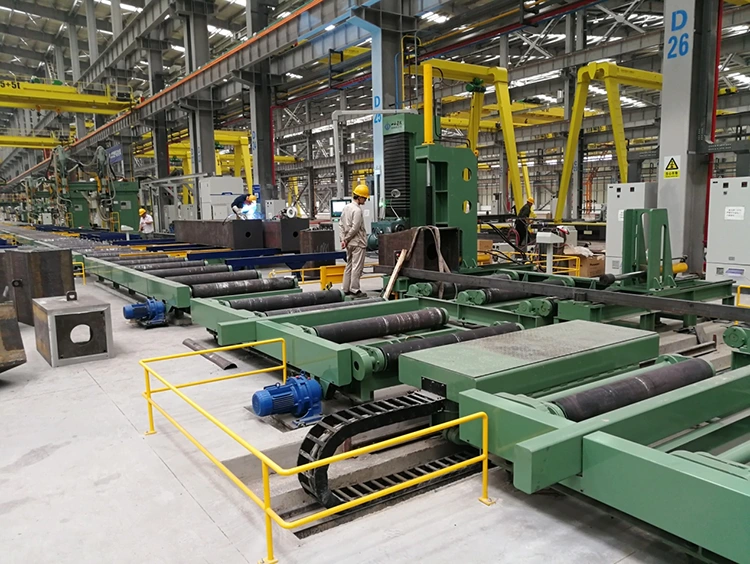

9-ocelový vozík

Toto zařízení se používá hlavně k koordinaci s výrobním procesem k přesunu pracovního kusu z přenosového válcového stolu nebo jiného zařízení na zpracování zařízení. Ocelový vozík má hlavně dvě akční funkce: chůzi a zvedání. Přemístění obrobku lze dokončit manipulací a kontrolou. Zařízení má jednoduchou strukturu, pohodlný provoz a stabilní provoz. Stroj přijímá těžký design s maximálním zatížením 30 tun;

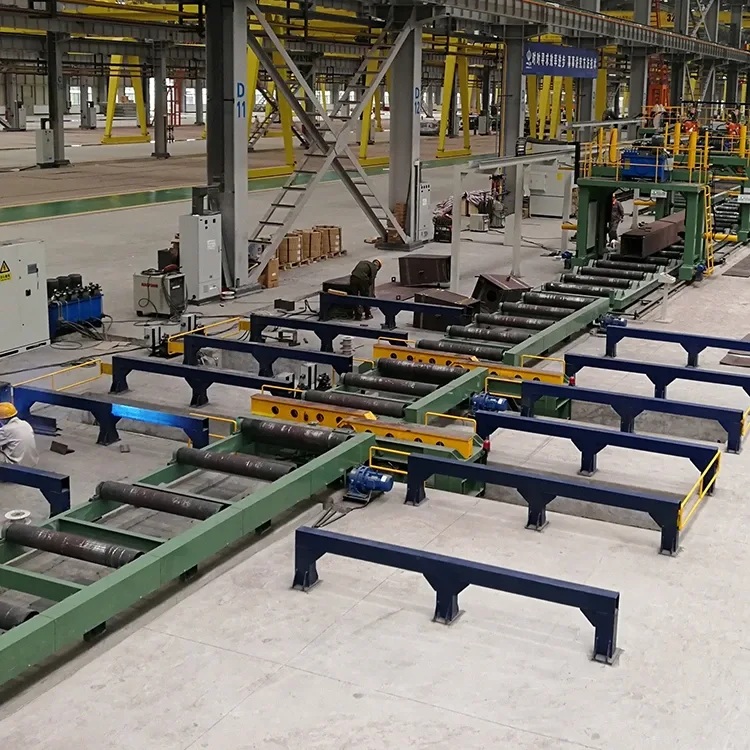

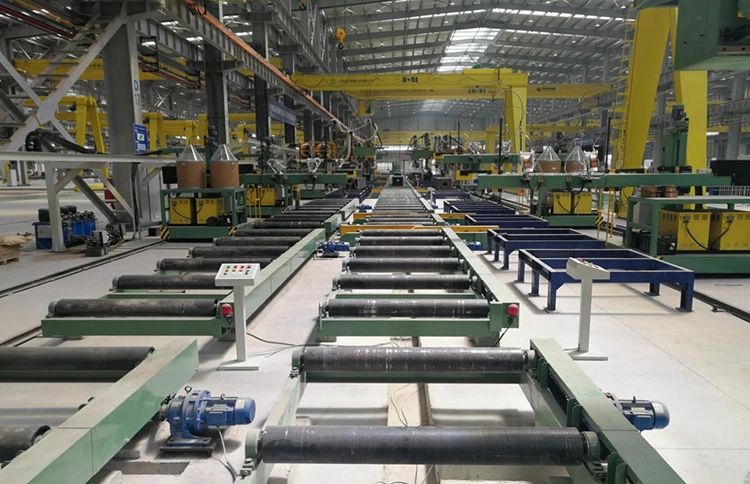

10- Rollerovy tabulky

Používá se hlavně pro předávání obrobků od sestavy sloupce boxu po dokončení svařování, koncové tváře.

Jak vyrobit sloupec svařované krabice z ocelové desky?

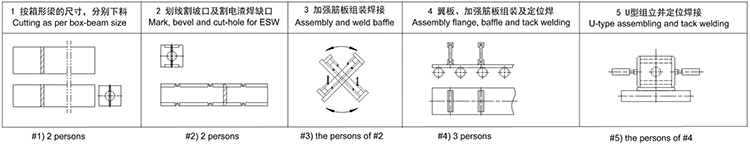

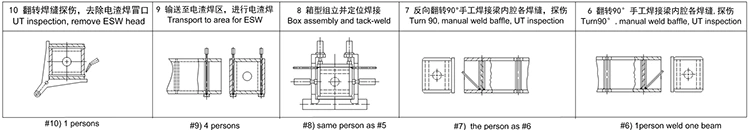

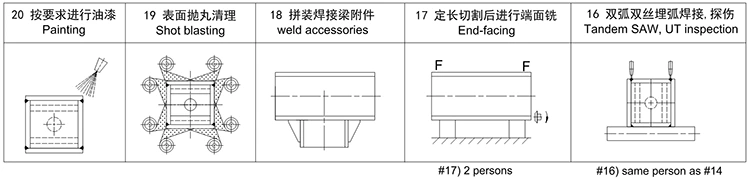

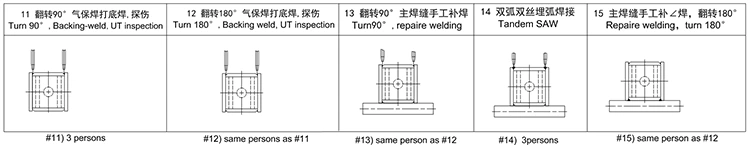

Následuje produkční vývojový diagram pro výrobu z desek do paprsku a konečné kontroly.

Vývojový diagram výroby
